Случилось это 22.06.2014:
Люблю я на балконе читать, и смотреть видео лекции, из-за того, что он открытый, как будто на улице, на свежем воздухе находишься. Угораздило меня встать вместе с ipad и с наушниками. Шнурок наушников был короткий, отсоединился и планшет в свободном падении упал на пол, затем выскочил из чехла и поскакал к щели между полом и стенкой балкона. И зараза прошмыгнул прямо туда. В итоге - полет с 2го этажа на асфальт стеклом(лицом) вниз.
Вот, что у меня от него осталось:
И случилось это в воскресенье, когда многие не работают или не хотят работать, имею ввиду сервис(ремонт).
Я то и сам сервис-инженер, но до сих пор с такими "неполадками" не сталкивался.
Решил сначала обзвонить и узнать сколько стоит ремонт и само стекло.
Как и ожидал(представлял) не дешево!
Узнал что стекло можно заказать из Китая от 10 до 30$, но ждать почти месяц.
Сходил на следующий день в сервис, разузнал, что и как они делают, и понял одно, доверять им не могу. Знаю, что моя батарея, может быть заменена втихую, на старую, плохую и мало ли, что они еще могут сделать.
Стал искать в интернете, может кто из ребят продает не так дорого, как оказалось, такие существуют. Кто заказывал себе и не знал - приходили тач-скрины для 3го а у них второй, или наоборот, были не внимательными. А разница у них есть, шлейф находится в разных местах, поэтому они не совместимы. Нашел я такого человека, у которого лежит-пылиться такой тач-скрин, уже несколько месяцев, но живет он в другом городе. Договорились, что к выходным, его брат привезет мне долгожданное стекло.
Дни до выходных тянулись медленно, и я стал постепенно привыкать работать даже с таким ipad-ом.
Осколки сыпались постоянно, и я решил "ободрать" его по краям, и заклеил их изолентой:
Вначале, при каждом прикосновении в пальцы впивались мелкие кусочки стекла, приятно не было.
Пятница 27.06.2014 Стекло попало ко мне в руки за 1000р. При осмотре, дефекты обнаружены не были.
Помчал домой менять. Подготовил лабораторный стол(на табуретке), на балконе, при этом "роковую щель" заделал.
- фен, для прогрева краев планшета, чтобы нагреть клей и лекго отходило стекло
- карточки, которыми поддевал, отклеянное, отсоединенное, но они особо не помогли, в итоге подставил обычный чистый лист A4
- мелкая отвертка, для отвинчивания винтиков под стеклом
- присоска, вешалка в ванной
- сам горе-герой
- изолента, чтобы собирать осколочки
- нож, чтобы кончик был тонкий и поострее, им я как раз и отковыривал битое стекло
- коробка, и тач-скрин, с обеих сторон защитная пленка, без кнопки Home, она у нас осталась живой
Вот, что у меня получилось, после длительного, осторожного отклеивания краев:
Подставил сразу лист бумаги, чтобы защитить дисплей.
Начал отдирать стекло, как и советовали на просторах Youtube с верхнего левого угла(1.). Осторожно нагревал феном в местах 2 и 3. 3 - это wi-fi антенна, это место отдирал, очень долго и скрупулезно, стараясь, не отодрать пленочное покрытие антенны. Присоской аккуратно поднял стекло и отложил его влево, недалеко, так как шлейф 4. удерживал разбитый тач-скрин.
Для того, чтобы отсоединить его, пришлось снимать сначала дисплей:
Вытаскиваем аккуратно:
Под дисплеем виден его шлейф
Иголкой, тонкой отверткой, отгибаем зажим, чтобы можно было отсоединить контакты
Далее, отгибаем защелки шлейфа тач-скрина. Лучше это делать иголкой с одной стороны и помогать пальцем с другой. Отгибаем в двух местах:
В итоге, у нас остается корпус ipad-а с батареями(которые в мастерских часто меняют на полудохлые) и материнской платой. Отдираем оставшиеся куски стекла по бокам и старый клей. Я заткнул внутренность планшета, подогнанным под его размеры листом бумаги, чтобы осколки не сыпались:

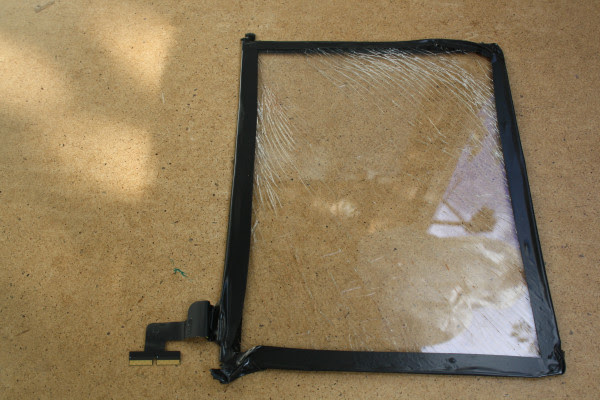

Разбитый скрин, заклеил изолентой по краем, чтобы стекло не рассыпалось. Его сохраню на память!
Мелким, тонким ножиком или иголкой, соскабливаем оставшийся клей, что в мастерской точно делать не будут!
Берем чуток водки и ушные палочки и выжимаем ватку для обезжиривания поверхности краев ipad-a для новой клейкой ленты
После чистки спиртом, начинаем тестировать работу нашего нового стекла. Сначала подсоединяем шлейф скрина, затем вставляем и подсоединяем дисплей
Аккуратно складываем, но при этом винтики не прикручиваем, и клейкую ленту и пленку не сдираем:
В таком состоянии включаем планшет. Ху, работает! Слава Богу! Кнопку Home еще не приклеивал.

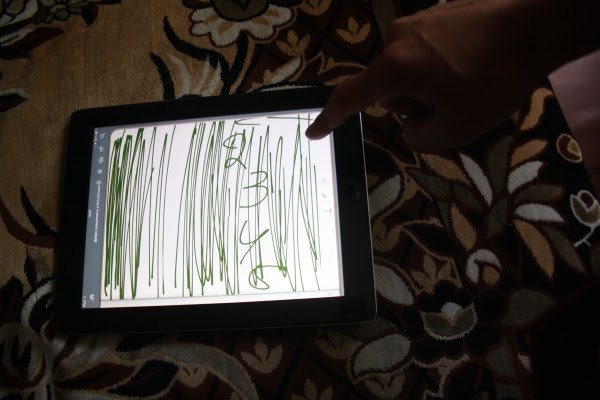

Включаем программу рисовалки и тестируем рабочую область!
Забыл почистить подставку камеры и кнопку Home от старого клея, исправляюсь:

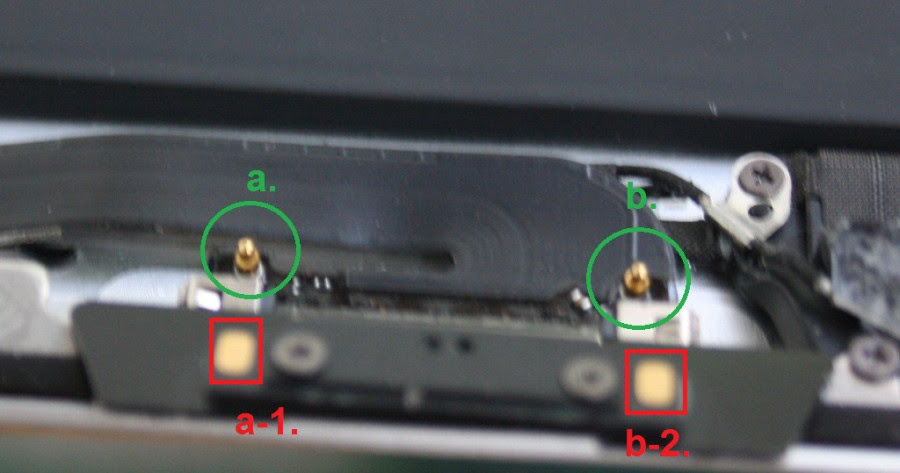

Подставку контактов кнопки Home сразу правильно переворачиваем и сажаем на контакты. a-1 на а , b-1 на b
Положение после того как мы перевернули на контакты. Наносим клей на стороны c и d
Сравниваем и загибаем новый шлейф так же как и старый, это обязательно. Смотрите не перестарайтесь, шлейф все таки! Делается это для того, чтобы потом, когда вы будете склеивать стекло с корпусом, внизу слева стекло не выпирало и село нормально, чтобы шлейф не выталкивал стекло!
Итак, у нас очищенный корпус, новое стекло с правильно изогнутым шлейфом, дисплей, он спрятан в пакете, винтики, присоска и маленькая отвертка(должна быть крестовая). Старое стекло сфотографировал на память.
Приклеиваем кнопку Home и железку под камеру на наш тач-скрин
Процесс посадки нового стекла:
- Вскипятите кастрюлю воды
- Закройте ванную, и налейте эту воду туда, чтобы было много пара в ванной комнате
- Ждите пока пар усядется, чтобы не было слишком влажно
- Заходите со своими комплектациями в ванную комнату, я расположился на стриральной машинке
- Подсоединяем шлейф стекла
- Подсоединяем шлейф монитора, прикручиваем его, вытираем его специальной тряпочкой, я взял от солнечных очков, очень часто такие идут в комплекте со стеклами, или с пленками
- Поднимаем стекло упирая о левую стенку планшета, аккуратно проталкиваем внутрь полости(слева внизу) ново-согнутый шлейф тупой стороной отвертки, так чтобы его осталось как можно меньше
- Отклеиваем бумажку от ленты (3M 300LSE - считается супер сильно удерживающей) по всему периметру краев планшета, при этом стекло так и находится в положении 90 градусов к корпусу. Держал стекло я как раз присоской
- Отклеиваем пленку с внутренней стороны
- Аккуратно прикладываем стекло к корпусу и сжимаем пальцами каждый миллиметр края вокруг
- Проверяем, чтобы стекло не выпирало, скажу. что у меня только позле кнопки Home стекло чуток ходит, это и понятно, там контактная дорожка этому способствует
- Ставим планшет под небольшой пресс на всю ночь, у меня это были небольшая ровная доска и несколько книг
Итогом всего его этого действа - у меня полноценный рабочий аппарат!
